Паттерны для реализации конечных автоматов: Представление через UML State Machine

Конечные автоматы, это мощный инструмент, используемый в различных областях программирования и проектирования систем. Они позволяют предсказывать поведение системы в зависимости от состояния и входных данных. В данной статье мы рассмотрим паттерны, которые используются для реализации конечных автоматов, а также их представление в нотации UML State Machine. Мы уверены, что понимание этих концепций поможет глубокому осмыслению проектирования программного обеспечения и улучшению качества нашего кода.

---

Что такое конечные автоматы?

Конечные автоматы (Finite State Machines, FSM) представляют собой математические модели, которые могут находиться в конечном числе состояний и переходить из одного состояния в другое в зависимости от входных данных или событий. Это абстракция, которая позволяет формализовать поведение систем, включая компьютерные программы, сети и даже механические устройства.

В конечных автоматах есть два основных компонента: состояния и переходы. Состояния представляют различные конфигурации системы, а переходы определяют, как и когда система меняет свое состояние. Например, в автомате, управляющем светофором, состояния могут включать "красный", "желтый" и "зеленый", а переходы — изменение цвета светофора в зависимости от времени или режима работы.

Наша задача заключается в том, чтобы использовать конечные автоматы для описания поведения системы, улучшая тем самым ее структуру и читаемость.

---

Краткая история конечных автоматов

История конечных автоматов уходит корнями в 1950-е годы. Они были разработаны для решения различных вычислительных задач и, в частности, для формализации алгоритмов. В результате они нашли широкое применение в различных областях — от программирования до теории автоматов и обработки языков.

Основоположниками данной теории считаются такие ученые, как Алонзо Чарч и Ноам Чомский. Их работы способствовали развитию формальных моделей, которые легли в основу современных языков программирования и систем управления.

С течением времени конечные автоматы стали неотъемлемой частью разработки программного обеспечения, особенно в сфере встраиваемых систем, управления процессами и искусственного интеллекта.

---

Паттерны проектирования конечных автоматов

Когда мы говорим о реализации конечных автоматов, мы должны упомянуть о паттернах проектирования. Паттерны могут помочь организовать код и сделать его более читабельным и поддерживаемым. Давайте рассмотрим некоторые основные паттерны, которые мы можем использовать.

Паттерн "Состояние"

Паттерн "Состояние" позволяет объекту изменять свое поведение при изменении его состояния. Этот паттерн мы можем использовать для реализации конечного автомата, где каждое состояние представлено отдельным объектом. Это позволяет избежать большого численного количества условных операторов и сделать код более архитектурно чистым.

Пример реализации

Рассмотрим, как этот паттерн выглядит на простом примере с автоматом, который управляет игровым персонажем:

class CharacterState {
 // Базовый класс для состояний персонажа
}

class IdleState extends CharacterState {
 // Реализация состояния "Ожидание"
}

class RunningState extends CharacterState {
 // Реализация состояния "Бег"
}
// и т.д.

Таким образом, мы можем легко управлять состоянием персонажа, передавая необходимые состояния, что упрощает логику игры.

Паттерн "Стратегия"

Паттерн "Стратегия" позволяет изменять алгоритм поведения объекта в зависимости от его состояния. Это особенно полезно при работе с конечными автоматами, где нам необходимо переключаться между различными состояниями или действиями, представляя их в виде отдельных стратегий.

Пример реализации

Представим, что у нас есть персонаж, который может двигаться разными способами в зависимости от выбранной стратегии:

class Character {
 private MovementStrategy strategy;

 public void setStrategy(MovementStrategy strategy) {
 this.strategy = strategy;
 }

 public void move {
 strategy.move;
 }
}

Это позволит нам менять стратегии движения персонажа, не меняя основную логику управления автоматом.

---

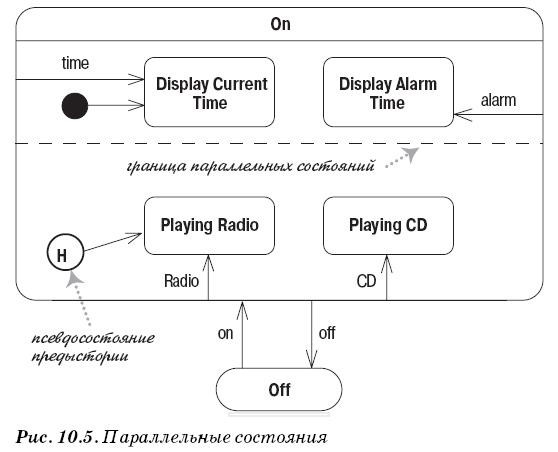

UML State Machine: Нотация и примеры

Unified Modeling Language (UML) предоставляет мощные средства для визуального представления конечных автоматов. Нотация UML State Machine позволяет нам наглядно увидеть переходы состояний, события и действия, которые запускаются при переходах.

Основные элементы UML State Machine

• Состояния ⎻ представляют различные конфигурации системы.
• Переходы ⎻ соединения между состояниями, описывающие, как происходит изменение состояния.
• События ─ условия, при которых происходит переход из одного состояния в другое.
• Действия ─ операции, выполняемые при переходе состояний.

Пример UML State Machine

Рассмотрим простой автомат для управления светофором. Это может выглядеть следующим образом:

Состояние	Событие	Следующее состояние
Красный	Таймер истек	Зеленый
Зеленый	Таймер истек	Желтый
Желтый	Таймер истек	Красный

Таким образом, мы получаем четкое представление о том, как работает система, минимизируя вероятность ошибок.

---

Как выбрать подходящий паттерн для реализации конечного автомата

При выборе паттерна для реализации конечного автомата важно учитывать несколько факторов, таких как сложность системы, необходимая гибкость и объем входных данных. Разберем несколько рекомендаций, которые могут помочь в столь важном выборе.

Оценка сложности системы

Сложность системы определяет, насколько вариативным будет поведение конечного автомата. Если система имеет всего несколько состояний и не требует динамического изменения поведения, паттерн "Стратегия" может показаться избыточным. В таких случаях достаточно простого условия и одного класса со всеми переходами.

Необходимая гибкость

Если система требует частых изменений логики или добавления новых состояний, стоит рассмотреть более гибкие подходы, такие как паттерн "Состояние". Это позволит нам легко управлять состояниями и минимизировать время на изменение кода.

Работа с входными данными

Рассмотрите объем и сложность входных данных. Если данные могут значительно изменяться, важно выбрать паттерн, который сможет справиться с этой вариативностью. Паттерн "Стратегия" позволяет легко менять поведение в зависимости от конкретного состояния или данных, что может быть полезным в таких ситуациях.

---

В этой статье мы подробно рассмотрели, что такое конечные автоматы и как их реализовать с помощью различных паттернов проектирования. Мы разобрали, как они формализуют поведение системы и позволяют нам управлять переходами состояний. Кроме того, использование UML State Machine помогает наглядно представить и понять структуру нашего автомата.

Надеемся, что данный материал будет полезен как новичкам, так и опытным разработчикам. Использование паттернов для реализации конечных автоматов поможет нам создать более предсказуемые и устойчивые системы. Понимание UML ─ лучшая практика, которая обеспечит прозрачность и поддержку ваших проектов. Удачи в ваших начинаниях!

Конечные автоматы помогают упрощать логику программирования, минимизируя количество условных операторов и делая код более читаемым и поддерживаемым. Они позволяют четко разделить состояния системы и представлять их в виде инкапсулированных объектов, что значительно упрощает управление ими. Кроме того, визуализация с помощью UML позволяет лучше понять архитектуру системы, что в свою очередь способствует раскрытию ее возможностей и упрощает дальнейшую поддержку проекта.
