Паттерны для конечных автоматов в SCADA: полное руководство по автоматизации процессов

Когда мы говорим о современных системах автоматического управления‚ таких как SCADA (Supervisory Control and Data Acquisition)‚ одним из ключевых компонентов являются конечные автоматы. Они обеспечивают управление процессами‚ позволяя системам реагировать на изменения ситуации оперативно и точно. В этой статье мы полностью раскроем тему паттернов для конечных автоматов в SCADA‚ расскажем о принципах их построения‚ применении и лучших практиках. Эта информация будет полезна как начинающим инженерам‚ так и специалистам‚ желающим углубиться в автоматизацию промышленных процессов.

Что такое конечные автоматы и зачем они нужны в SCADA?

Конечные автоматы — это математическая модель систем‚ допускающая переходы между определённым набором состояний в зависимости от внутренних условий или внешних событий. В контексте SCADA они используются для автоматизации логики операций‚ реакций на события и управления последовательностями действий.

Простыми словами‚ конечный автомат — это программная модель‚ которая описывает‚ как система переходит из одного состояния в другое‚ реагируя на сигналы или параметры. Такой подход значительно повышает точность и надежность управления‚ устраняет необходимость постоянного ручного вмешательства и минимизирует риски ошибок.

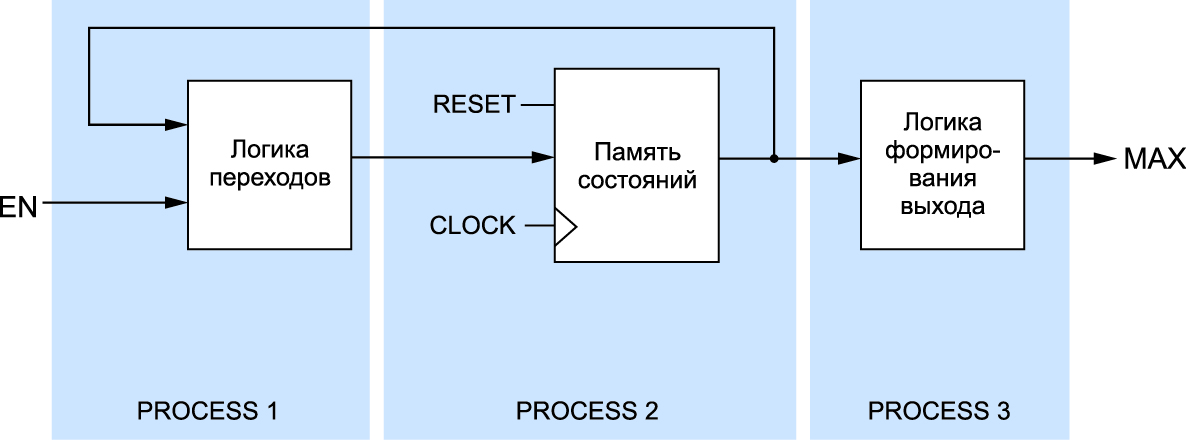

Основные компоненты конечных автоматов в SCADA

Чтобы понять‚ как применяются паттерны для конечных автоматов‚ необходимо familiarizeize себя с их структурой. В таблице ниже приведены ключевые компоненты:

Компонент	Описание
Состояния	Определённые ситуации‚ в которых может находиться система или её часть
Переходы	Правила или условия‚ при которых происходит смена состояния
События	Внешние или внутренние триггеры‚ вызывающие переходы
Действия	Конкретные операции‚ выполняющиеся при переходе или в определённом состоянии

Паттерны проектирования конечных автоматов в SCADA

Разработка автоматов — это не только создание логики‚ но и правильная архитектура‚ которая позволяет легко расширять‚ модифицировать и тестировать системы. Ниже представлены основные паттерны‚ которые эффективно используются в практике построения конечных автоматов в SCADA.

State Pattern (паттерн состояния)

Это один из самых популярных паттернов для проектирования конечных автоматов. Он основан на идее разделения логики каждого состояния в отдельный класс или модуль. Такой подход облегчает добавление новых состояний и изменение поведения системы.

• Преимущества: высокая гибкость и модульность‚ снижение сложности основной логики.
• Как реализовать: для каждого состояния создаём отдельный класс‚ реализующий общий интерфейс‚ отвечающий за обработку событий и переключение в другие состояния.

Hierarchical State Machine (гибридные конечные автоматы)

Более сложный‚ но и более мощный паттерн. Он позволяет объединять связанные состояния в иерархии‚ что существенно снижает избыточность и облегчает управление сложными сценариями.

• Преимущества: сокращение количества переходов‚ повторяющихся условий‚ возможность локализовать логику.
• Пример: в SCADA автоматизация может включать верхний уровень ⏤ «Работа системы»‚ и нижний ⏤ «Контроль температуры»‚ «Контроль давления» и другие.

State Transition Table (таблица переходов состояний)

Это достаточно наглядный и широко используемый паттерн. В таблице прописаны все возможные состояния‚ события и переходы‚ что позволяет четко моделировать логику без сложных алгоритмов.

Текущие состояние	Событие	Следующее состояние	Действие
Idle	Start Button Pressed	Running	Запуск двигателя
Running	Stop Button Pressed	Idle	Остановка двигателя

Практические рекомендации по использованию паттернов в SCADA

Внедрение паттернов конечных автоматов требует внимательного подхода и понимания специфики конкретного проекта. Вот несколько советов‚ которые помогут сделать автоматизацию более эффективной:

1. Продумывайте архитектуру заранее: четкое планирование и моделирование позволят избежать сложных изменений в дальнейшем.
2. Используйте модульность: разделение логики на классы и модули облегчает тестирование и расширение системы.
3. Обязательно документируйте: полные описания состояний‚ переходов и условий ускорят работу команды и облегчат поддержку проекта.
4. Проводите тестирование: моделируйте сценарии работы конечных автоматов в симуляторах или тестовых стендах перед интеграцией в реальную систему.

Примеры реализации конечных автоматов в SCADA

Давайте рассмотрим реальные примеры использования конечных автоматов в системах SCADA на базе популярных платформ. В качестве примера возьмем автоматизацию процесса управления насосной станцией.

Пример: управление насосной станцией

Задача — автоматический запуск и остановка насосов в зависимости от уровня воды в резервуаре и давления в системе. В такой системе будут реализованы несколько состояний:

• «Ожидание начала работы» (Idle)
• «Запуск насосов» (Starting)
• «Работа насосов» (Running)
• «Ожидание остановки» (Stopping)

Используя паттерн состояния‚ каждый этап можно реализовать как отдельный класс с собственным поведением. Переключение между ними зависит от уровней воды и давления‚ отображая реальный процесс на графическом интерфейсе.

Паттерны для конечных автоматов в SCADA — это мощный инструмент повышения эффективности и надежности автоматизации. Они обеспечивают структуру‚ которая легко расширяется‚ модифицируется и тестируется. В условиях постоянного развития технологий важно использовать проверенные принципы проектирования‚ чтобы системы работали стабильно и безопасно.

Помните‚ что правильный выбор паттерна зависит от сложности задачи и требований проекта. Постепенно обучаясь и внедряя лучшие практики‚ мы можем добиться высокого уровня автоматизации‚ который значительно повысит производительность и минимизирует человеческий фактор.

Использование паттернов существенно повышает качество проектирования конечных автоматов‚ сохраняет структурированность системы‚ облегчает её расширение и техническое обслуживание. Это позволяет избежать сложных и запутанных решений‚ снизить вероятность ошибок и ускорить внедрение новых функций. В итоге‚ правильно реализованные паттерны делают систему более надежной‚ понятной и гибкой — именно то‚ что нужно в условиях промышленной автоматизации.

Подробнее

Паттерн автоматов	Описание	Преимущества	Примеры использования	Ключевые особенности
State Pattern	Разделение состояний в отдельные классы	Гибкость‚ модульность	Управление насосами‚ вентиляцией	Легко расширять и менять состояние
Hierarchical FSM	Иерархия состояний для сложных сценариев	Меньше повторений‚ структурированность	Системы HVAC‚ автоматизация процессов	Комплексные сценарии‚ уменьшение кода
Transition Table	Таблица переходов для моделирования логики	Наглядность и простота	Статический контроль fuel-процессов	Легко тестировать и объяснить
